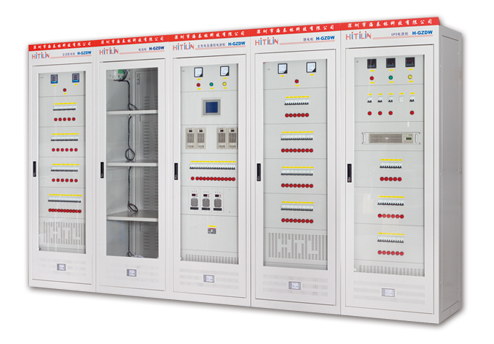

分屏柜系統II
◆應用領域
發電廠、水電站和220KVA以上變電站
◆交流特性
交流輸入：三相四線制，兩路交流自動切換
防雷系統：8/20us電流沖擊波，40KVA
◆直流特性
電池熔絲：400A
合閘支路：100～200A，4～48路
控制支路：6～40A，2～16路
閃光輸出：1路（可選）
紋波系數：≤±0.05%
穩壓精度：≤±0.5%
穩流精度：≤±0.5%
◆機械特性
尺寸（高×寬×深）：2260mm×800mm×600mm
◆型號
H-GZDW-200～1000/220/120F1
H-GZDW-400～2000/110/240F1
額定容量：220V，120A/110V，240A（可通過多個充電柜，多個饋電柜并聯組成更大容量系統）
接線方案：適用30、31、32、33、34、35、40、42方式
|
